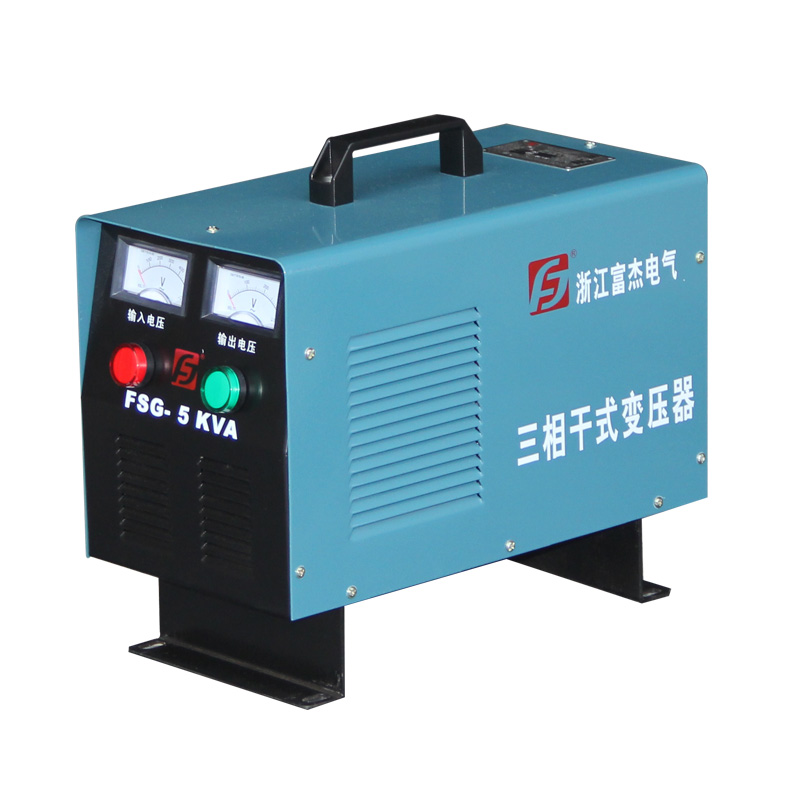

三相干式變壓器執行標準、低壓干式變壓器企業標準
本標準是依據JB/T 9646-1999標準的有關技術內容，并參照其它相關的國家標準的內容制定了本企業標準。
本標準編寫格式嚴格按照GB/T1.1—2000《標準化工作導則 第一部分 標準的結構和編寫規則》規定要求。
本企業標準由溫州富杰電器有限公司技術部提出
本企業標準起草單位：溫州富杰電器有限公司技術部
本企業標準主要起草人：胡志軍
本企業標準批準人：焦小斌
本標準規定了三相空氣自冷干式變壓器技術參數和要求.
本標準適用于電壓等級為1KV及以下，額定容量10-315 KVA，頻率50Hz，雙繞組或多繞組無勵磁調壓三相空氣自冷干式變壓器(以下簡稱變壓器).
下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。
GB/T 10228-1997 干式電力變壓器技術參數和要求
GB/T 2900.15-1997 電工術語 變壓器、互感器、調壓器和電抗器
GB/T 2900.25-1997 電工術語 低壓電器
GB 191-85 包裝儲運圖示標志
GB/T 13384-1992 機電產品包裝通用技術條件
JB/T 3837-1996 變壓器類產品型號編制辦法
GB/T 2828.1-2003 計數抽樣檢驗程序 第一部分：按接收質量限檢索的逐批檢驗抽樣計劃
本標準的術語、符號，除另有定義者之外，符合JB/T 9646-1999的第3章
4.1 產品命名按JB/T 3837-1996的有關干式變壓器的規定.具體見以下:
特殊使用環境代號
電壓等級KV
額定容量KVA
設計序號
干式
三相
4.2 產品標記
產品標記由三部分組成:產品名稱、產品型號和標準號。
示例 ：
三相干式變壓器SG10-120/1.0 Q/FUJIE 0010-08
4.3 結構尺寸
產品的結構尺寸和安裝尺寸，按相應的技術文件規定。
5.1 總則
變壓器的設計制造和出廠必須保證，當按有關技術規程安裝、使用和維修時，不危用人身和周圍環境的安全，為此，必須通過全部規定的試驗項目進行檢查，達到本標準規定方準交付使用。
變壓器應符合本標準的要求，并按照經規定程序批準的圖樣及文件制造。
5.2 使用條件
5.2.1 正常使用條件
安裝地點的海拔不超過1000m
周圍空氣溫度上限不超過+45℃，最高月平均氣溫不大于+30℃，年平均氣溫不大于+20℃；
空氣相對濕度不大于95%；
環境空氣中，不含有腐蝕金屬和破壞絕緣的有害氣體或塵埃.使用時，不得使變壓器受到水、
雨、雪的浸蝕。
5.2.2 特殊使用性
按GB 6450-1986中1.2.2規定。溫熱帶變壓器除應符合本標準的規定外,還應符合JB 831-1991的規定.
5.3 使用性能
5.3.1 額定輸出容量
符合表5的規定。
5.3.2 額定電源電壓和額定輸出電壓的組合，按表1選取。
表1 電壓組合
a）表1中所列的額定電源電壓和額定輸出電壓，根據需要任意組合。額定輸出電壓根據需要，可以從較高的額定輸出電壓的繞組上，用分接抽頭的方式 ，獲得較低的額定輸出電壓。
注：表1所列以外的電壓，由用戶與制造廠協商確定。
b）在各個額定輸出電壓下額定輸出容量的分配，按用戶要求確定。
5.3.3 額定頻率：額定頻率為50Hz；
5.3.4 輸入電壓的變更
如果變壓器裝有用于調整輸入電壓均分接頭，這些分接頭應標明相應分接的輸入電壓值。分接頭優先采用額定電源電壓的每5%為一級。
5.3.5 負載下的輸出電壓和輸出電流
在額定環境溫度、額定頻率和額定電源電壓下運行的變壓器，施加功率因數為1的額定負載，其輸出電壓與額定輸出電壓這差，應不超過±5%。
5.3.6 空載輸出電壓
施加額定電源電壓時變壓器的空載輸出電壓值，應不超過10%額定輸出電壓值。
5.3.7 短路阻抗
變壓器的短路阻抗值為表5中的標準值時，其實測折算值應不超出表6規定的允許范圍。
5.3.8 溫升
變壓器在正常運行中，不應有過高的溫度，并要通過溫升試驗來驗證，溫升限值如表2。
表2 溫升限值
零部件 | 溫升限值 K |
線圈 B級絕緣 F級絕緣 H級絕緣 | 80 100 125 |
鐵芯、金屬部件、接線端子與其相鄰的材料 | 在任何情況下，不會出現使鐵心本身、其他部件或與其相鄰的材料受到損害的溫度 |
5.4 機械強度
變壓器應有足夠的機械強度，其結構應能保證在正常使用、安裝和運輸過程中，不產生零部件的任何松動或位移。
無論是電氣的還是其它用途的螺釘連接，均應能承受住使用中出現的機械應力作用。
標稱直徑小于2.8mm的螺釘應擰入金屬件內，不準用鋅、鋁類軟金屬或易于蠕動的金屬做螺釘。供不同部件之間進行機械連接的螺釘，應有防止松脫的鎖緊結構。
5.5 穩定性
5.5.1 防水及防潮能力
a) 變壓器的殼體應有防止水滴垂直落下浸入殼內的能力；
b）變壓器在正常運行中，應有耐潮能力。是否達到本條規定，要通過標準規定的試驗來判斷。
5.5.2 抗銹蝕能力
a）為避免由于鐵制件銹蝕，使變壓器失去安全性，要求變壓器的所有鐵制件應有可靠的抗銹蝕保
護；是否達到本條要求，要通過本標準規定的抗銹蝕試驗來檢查判定。
b）變壓器鐵芯外表面涂漆層的保護能力，接線用的銅制件鍍鎳工鍍錫的搞銹蝕能力，經過本標準規定的受潮處理后，表面不出現銹蝕即可認為達到要求。
經過受潮處理后，試件尖的邊緣上出現銹跡，或任一面上黃色薄層可以抹掉者，均可忽略不計，仍認滿足要求。
5.6 安全要求
5.6.1 防觸電保護要求
a）變壓器的鐵芯、夾件和殼體應良好的接通，并應有接地裝置，保證良好的接地；
b）接地裝置的螺柱（栓）應有足夠的機械強度和進行防腐處理，并有防止螺母松脫的措施。選擇接地螺柱（栓）的尺寸按表3進行。
表3 接地螺柱（栓）尺寸
c）輸入繞組與輸出繞組之間，必須符合要求的絕緣隔開，在絕緣結構上要保證它們之間不出現電氣連接的可能性。
5.6.2 短路及過載保護
在正常運行中，為了確保變壓器出現短路或過載現象時的安全，可能設保護裝置（如：熔斷器、熱脫扣器等）。這種裝置應能在規定的容量限值下，可靠地起到保護作用。
5.6.3 結構
a）變壓器結構必須滿足機械強度和電磁性能等所有規定的要求，并要達到規定的耐熱、耐潮和防水的使用要求。
b）變壓器的結構材料，不允許采用易燃材料（如塞璐珞等）；
a) 變壓器結構中，采用緊固件連接及接線端子與導線的連接，應有防止松脫的可靠措施；
b) 變壓器如有外殼，其防護等級就遵守GB 4208的規定，無特殊要求, 一般為IP23防護等級.
5.6.4 組件
a）變壓器的組件，如：開關、插頭熔斷器、軟電纜等類似元件，除本標準規定的有關章條外，還應符合相應標準的規定。
b）熱脫扣器、過載釋放器及其他保護裝置等，應有足夠的斷流容量。
過載保護不得采用錫焊方法定位的熱脫扣器。
過載保護裝置，在用電源合閘時，不應動作。
5.6.5 內部布線
a）變壓器內部布線及各部件之間的電氣連接，應有足夠的絕緣保護；
b）金屬板上穿過絕緣線的小孔，其圓角半徑至少為1.5mm或者用絕緣小套（墊）保護；
c）裸導體應固定，并使其相互之間的距離，或導體與殼體之間的距離，符合爬電距離和電氣間隙的規定；
爬電距離和電氣間隙不應小于表4規定。
表4 爬電距離Cr和電氣間隙C1
d）接到輸入端子或輸出端子上的內部導線，在外部接線時不得松動；
e）內部導線的絕緣，其絕緣材料的耐熱等級應適宜，且具有防潮性。
5.6.6 接線端子
a）變壓器應備有螺柱（釘）、螺母和墊圈組成的或具有類似功能的輸入和輸出端子；
b）夾緊外部導線用的螺柱（釘）、螺母和墊圈的整體結構，應保證在夾緊或松開時，端子不松動且不損傷導線；
c）當端子螺柱（釘）萬一松動時，也不應任何其它器件相接觸。
5.6.7 接地保護裝置
a）變壓器的接地裝置在夾緊時，應有保證防止松脫的措施；
b）接地端子的本體，應是由黃銅制成的。
5.7 變壓器的性能技術參數
5.7.1  三相變壓器技術參數應符合表5的規定.
表5 三相變壓器技術參數
額定容量KVA | 電壓組合V | 聯結組 標 號 | 空 載 W | ||||||
一次 | 二次 | B（100℃） | F（120℃） | H（145℃） | |||||
10 | 660 | D.y11 | |||||||
5.7.2 變壓器技術參數的允許偏差:
表6 變壓器技術參數的允許偏差
| |||||
5.8 繞組電阻不平衡率:相為4%,線為2%.
5.9 變壓器的鐵心和金屬件均應有效接地,接地裝置應有防銹蝕鍍層,并附有明顯的接地標志.
5.10 變壓器的接線端子應符合GB 5273-1985的規定.
5.11 變壓器應裝有底腳并有供安裝用的定位孔.
5.12 變壓器的金屬件應有防銹蝕的保護層.
5.13 變壓器應有承受總重的起吊裝置.
5.14 絕緣
變壓器應有足夠的絕緣電氣強度。
能否滿足本條規定，必須通過本標準規定的試驗平判定。
5.14.1 絕緣電阻
變壓器經規定的受潮處理后，其絕緣電阻應不低于表7的規定。
表7 絕緣電阻
受試絕緣 | 絕緣電阻MΩ |
帶電體與殼體之間-基本絕緣 -加強絕緣 | 2 7 |
輸入電路與輸出電路之間 | 5 |
輸入電路與其不相連的另外輸入電路之間或輸出電路與其不相連的另外輸出電路之間 | 2 |
試驗部位的工作電壓為表7所列之外的數值時，對應的試驗電壓按表8用內插法求之。
試驗電壓施加部位 | 工作電壓 V | ||||
50 | 200 | 450 | 700 | 1000 | |
試驗電壓 V | |||||
輸入繞組與輸出繞組之間（不含接地屏蔽） | 350 | 1950 | 2800 | 3500 | 3850 |
輸入繞組與殼體（包括接地屏） 輸出繞組與殼體（包括接地屏）之間 為基本絕緣或附加絕緣 | 350 | 1950 | 2800 | 3500 | 3850 |
殼體和帶電部分之間為加強絕緣 | 700 | 3900 | 5600 | 7000 | 7700 |
為整機配套的變壓器，若整機的絕緣氣體強度要求高于表7規定時，則按整機的有關標準規定進行檢驗。
6.1 檢驗分類
產品檢驗分為例行試驗和型式檢驗。
6.2 例行檢驗
6.2.1 每臺變壓器必須按本條規定，進行例行檢驗，確認符合本標準規定后，方可出廠交付使用。例行檢驗包括外觀檢查和例行試驗。
6.2.2 外觀試驗
外觀檢查包括裝配質量、結構和安裝尺寸、表面油漆噴涂質量、緊固件裝配齊全性和有否防松脫措施、標志齊全和正確性、電氣間隙和爬電距離。
6.2.3 例行試驗
例行試驗必須按下列項目和順序，逐項試驗并滿足規定。
a）接地連續性試驗（按6.12）；
b）空載輸出電壓測量（按6.5）；
c）絕緣電阻測量（按6.6）；
d）絕緣電氣強度試驗（按6.7）；
e）空載損耗和空載電流測量（按6.9）；
f）負載損耗測量：當空載損耗值測量結果大于標準時，要用平均值電壓表校正，并按6.10加試負載損耗測量。并使損耗值滿足表5、表6、表7、表8規定，方可出廠。
6.3 型式試驗
6.3.1 型式檢驗在6.2例行檢驗合格的產品上進行型式試驗。
6.3.2 型式試驗
a）在6.2.3中a、b、c、d、e各項試驗后，按6.10進行短路阻抗和負載損耗測量；
b）溫升試驗（按6.11）；
c）受潮處理試驗（按6.12）；
d）鐵制件抗銹能力試驗（按6.13）；
e）特殊試驗（按6.14）。
6.3.3 型式試驗抽樣方案
一般應采用一次正常檢查抽樣方案，按GB/T 2828.1-2003 一般檢查水平I，AQL取2.5。
6.3.4 判定規則
型式檢驗（包括出廠檢驗）的全部檢驗項目都合格時方可認為所設計和制造的變壓器符合本標準規定。
6.3.5 遇有一列情況之一時，要進行型式檢驗：
a）新產品或老產品轉廠生產的試制定型鑒定；
b）正常生產后，如結構、材料、工藝有較大改變，可能影響產品性能時；
c）正常生產時，每三年應周期性進行一次檢驗；
d）產品長期停產后，恢復生產時；
e）出廠檢驗結果與上次型式檢驗有較大差異時；
f）國家質量監督機構提出進行型式檢驗的要求時。
6.4 試驗的一般要求
按JB/T 9646-1999第6.1條的規定。
6.5 空載輸出電壓測量
按JB/T 9646-1999第6.2條的規定。
6.6 絕緣電阻測量
按JB/T 9646-1999第6.3條的規定。
6.7 絕緣電氣強度試驗
按JB/T 9646-1999第6.4條的規定。
6.8 感應耐壓試驗
按JB/T 9646-1999第6.5條的規定。
6.9 空載損耗和空載電流測量
按JB/T 9646-1999第6.6條的規定。
6.10 短路阻抗和負載損耗的測量
按JB/T 9646-1999第6.7條的規定。
6.11 溫升試驗方法
按JB/T 9646-1999第6.8條的規定。
6.12 受潮處理試驗
按JB/T 9646-1999第6.9條的規定。
6.13 鐵制件抗銹蝕能力試驗
按JB/T 9646-1999第6.10條的規定。
6.14 特殊試驗要求
按JB/T 9646-1999第6.11條的規定。
6.15 接地連接性試驗
按JB/T 9646-1999第6.12條的規定。
7.1 標志
7.1.1 基本要求
標志內容應容易理解，文字應通俗精煉，圖案醒目清晰，易于識別并符合有關標準規定，標志必須耐久，置于產品的明顯位置上。
7.1.2 接線端子標志
變壓器的端子上應有明顯的輸入電壓及輸出電壓標志。
繞組的接線端子標志明顯,牢固且耐腐蝕.
7.1.3 產品銘牌和標志牌
配套用的變壓器，若裝銘牌的空間不夠時，允許僅標出上列中a、e、f項，其余各項在技術文件中
7.1.4  包裝標志
在產品包裝材料和外表上，要有發貨標志和包裝貯運圖示標志。其內容應按下列各項:
a)制造廠名稱;
b)收貨單位名稱及地址;
c)變壓器名稱及型號;
d)毛重和變壓器凈重Kg;
e)包裝箱外形尺寸(長×寬×高)㎜;
f)包裝箱儲運圖示標志“向上”，“防潮”，“小心輕放”，“由此吊起”等應符合GB 191-85的規定。
7.1.5 包裝箱應符合GB/T 13384-1992的規定.
7.2.1 產品包裝應能滿足陸路、水路及各種運輸工具運輸的要求。
7.2.2 變壓器包裝應有防止雨、雪和水浸入變壓器的措施。
7.3 運輸、貯存
變壓器應貯存于干燥、通風的倉庫中，貯存變壓器的周圍環境不允許有腐蝕金屬和破壞絕緣的有害氣體與塵埃存在。
貯存期限為半年，到期應進行抽檢。超期貯存的產品，每三個月應進行外觀檢查一次。
