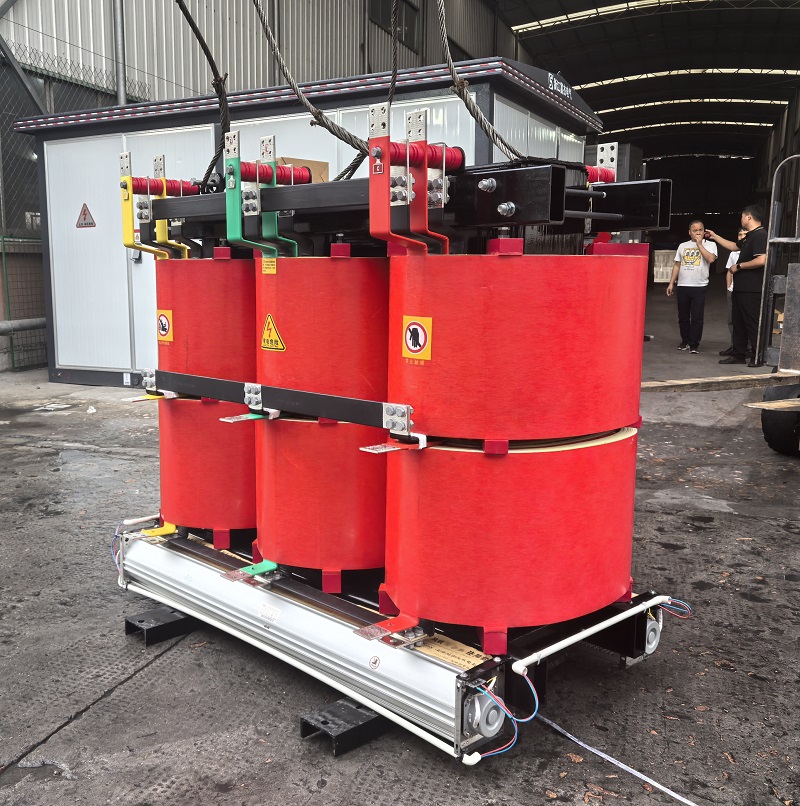

10KV直降超充用變壓器、超級充電站（堆）用變壓器、多繞組變壓器
變壓器容量：1.2MW、1.6MW 、2MW型，電壓比：10/0.4*2組或10/0.4*4組型。
能效：二級。

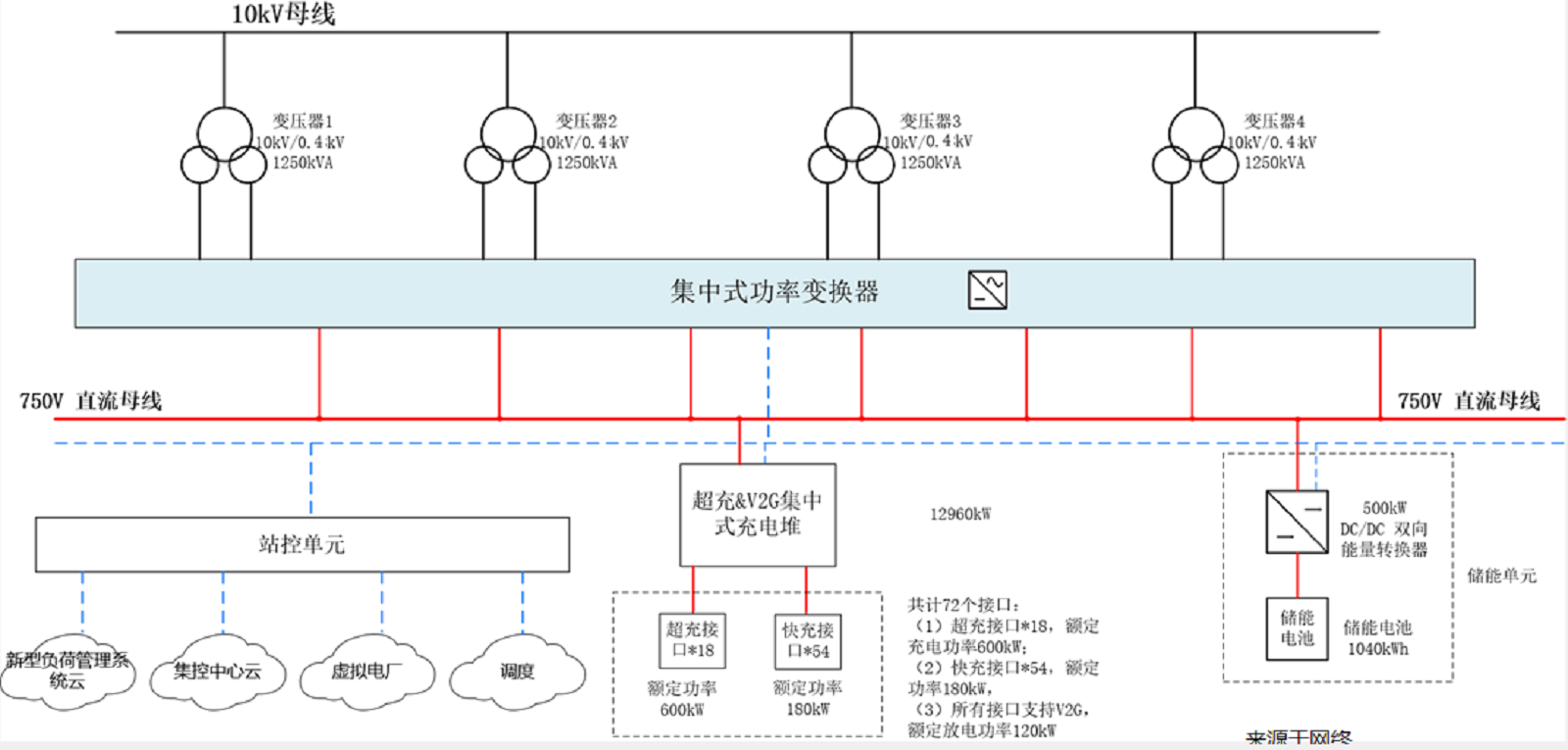

集中式功率變換器：PCS 總功率 5040kW，將 380V 交流電轉換為750V 直流電，并將電能傳輸至 750V 直流母線。共由 8 組 630kW 變流單元組成，變流單元中 1 組具備構網功能，其他 7 組采用跟網模式。
750V 直流母線：所有 PCS 的輸出均集中至 750V 直流母線，母線通過多個雙向 DC/DC 轉換器連接儲能電池，實現電能的存儲與釋放。同時直流母線直接供電至超充 堆 集中式充電堆，進行功率分配。
系統配置五組儲能電池，每組容量為 208kWh，總儲能容量為1040kWh。每組儲能電池通過一個 100kW 的雙向 DC/DC 轉換器與 750V 直流母線相連。
