低壓控制變壓器
產品名稱：JBK3、JBK5系列機床控制變壓器
服務熱線：0577-61615222 62791999
打印當前頁
放入收藏夾
一、概述
JBK3系列機床控制變壓器適用于交流50-60Hz,輸入電壓不超過660V的電路中,作為各類機床、機械設備等一般電器的控制電源、局部照明及指示燈的電源。
本系列變壓器是其它控制變壓更新換代的產品，采用進口材料和先進工藝進行制造，具有工作可靠，耗能人低，體積小，接線安全，適用性廣等到制點。

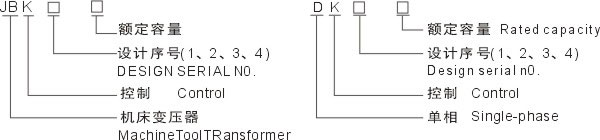

二、型號及其含義

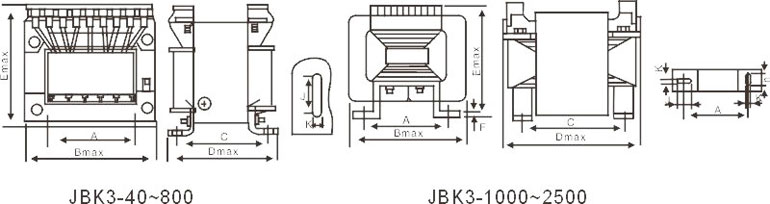

三、外型及安裝尺寸
| 型號 | 外形尺寸 | 安裝孔距 |
安裝孔 K×J |
|||
| B max | D max | E max | A | C | ||
| JBK3-40 | 78 | 70 | 86 | 56±0.5 | 51±3 | 4.8×9 |
| JBK3-63 | 78 | 70 | 86 | 56±0.5 | 51±2 | 4.8×9 |
| JBK3-100 | 85 | 85 | 93 | 64±0.5 | 67±0.5 | 4.8×9 |
| JBK3-160 | 96 | 90 | 103 | 84±0.5 | 74±2 | 5.8×11 |
| JBK3-250 | 96 | 105 | 103 | 84±0.5 | 88±2 | 5.8×11 |
| JBK3-300 | 96 | 115 | 114 | 84±0.5 | 96±2 | 5.8×11 |
| JBK3-400 | 120 | 113 | 123 | 90±0.5 | 90±2 | 7×13 |
| JBK3-630 | 150 | 118 | 145 | 122±0.5 | 86±2 | 7×13 |
| JBK3-800 | 150 | 128 | 145 | 122±0.5 | 100±2 | 7×13 |
| JBK3-1000 | 155 | 205 | 145 | 127.5±2 | 152±2 | 7×12臥式 |
| JBK3-1600 | 180 | 230 | 160 | 140±2 | 176±2 | 7×12臥式 |
| JBK3-2500 | 205 | 260 | 175 | 173±2 | 200±2 | 7×12臥式 |
JBK3、JBK5系列機床控制變壓器
產品詳情
一、概述
JBK3系列機床控制變壓器適用于交流50-60Hz,輸入電壓不超過660V的電路中,作為各類機床、機械設備等一般電器的控制電源、局部照明及指示燈的電源。
本系列變壓器是其它控制變壓更新換代的產品，采用進口材料和先進工藝進行制造，具有工作可靠，耗能人低，體積小，接線安全，適用性廣等到制點。
二、型號及其含義
三、外型及安裝尺寸
| 型號 | 外形尺寸 | 安裝孔距 |
安裝孔 K×J |
|||
| B max | D max | E max | A | C | ||
| JBK3-40 | 78 | 70 | 86 | 56±0.5 | 51±3 | 4.8×9 |
| JBK3-63 | 78 | 70 | 86 | 56±0.5 | 51±2 | 4.8×9 |
| JBK3-100 | 85 | 85 | 93 | 64±0.5 | 67±0.5 | 4.8×9 |
| JBK3-160 | 96 | 90 | 103 | 84±0.5 | 74±2 | 5.8×11 |
| JBK3-250 | 96 | 105 | 103 | 84±0.5 | 88±2 | 5.8×11 |
| JBK3-300 | 96 | 115 | 114 | 84±0.5 | 96±2 | 5.8×11 |
| JBK3-400 | 120 | 113 | 123 | 90±0.5 | 90±2 | 7×13 |
| JBK3-630 | 150 | 118 | 145 | 122±0.5 | 86±2 | 7×13 |
| JBK3-800 | 150 | 128 | 145 | 122±0.5 | 100±2 | 7×13 |
| JBK3-1000 | 155 | 205 | 145 | 127.5±2 | 152±2 | 7×12臥式 |
| JBK3-1600 | 180 | 230 | 160 | 140±2 | 176±2 | 7×12臥式 |
| JBK3-2500 | 205 | 260 | 175 | 173±2 | 200±2 | 7×12臥式 |
