公司動態   |   2019-12-07

TN-C系統、TN-S系統、TN-C-S供電系統的區別和說明



TN-C系統是三相四線制,四根導線顏色分為黃L1、綠L2、紅L3、黃綠線PEN。工作零線兼做保護零線。

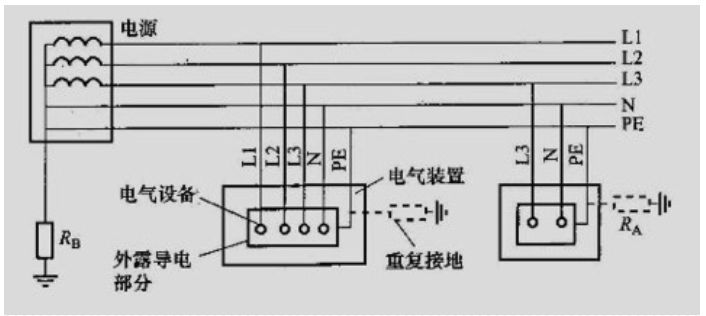

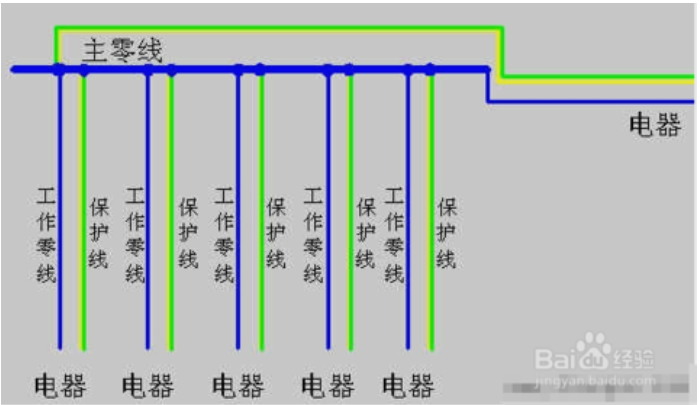

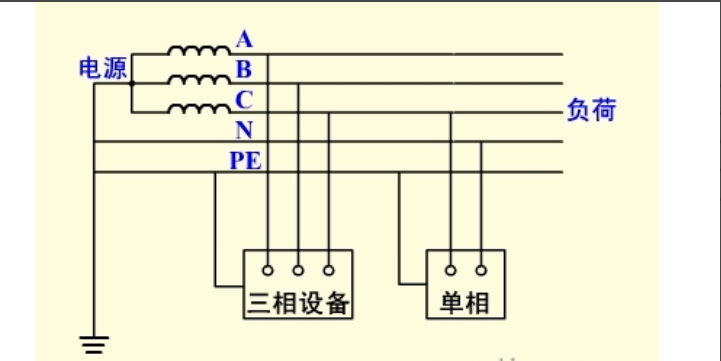

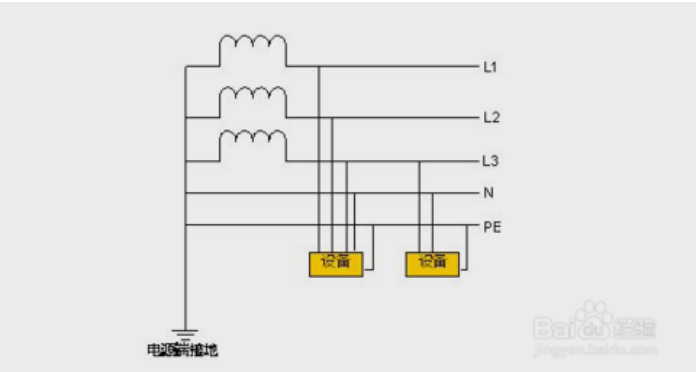

TN-S系統是三相五線制,五根導線顏色分別為黃L1、綠L2、紅L3、淡藍N、黃綠線PE。供電系統是工作零線和保護線是分開的。

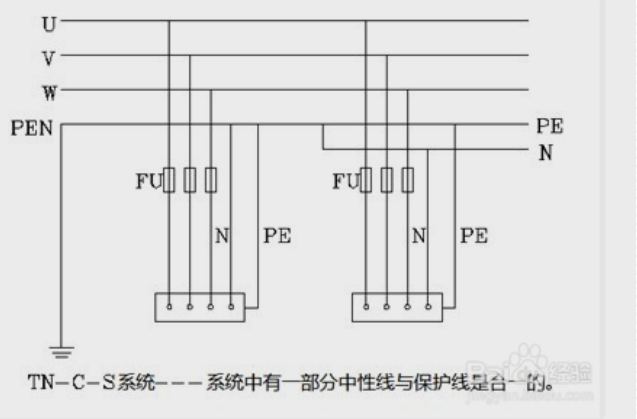

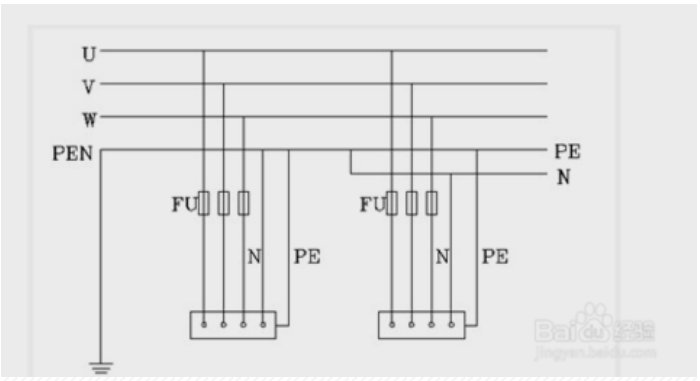

TN-C-S系統是三相五線制,五根導線顏色分別為黃L1、綠L2、紅L3、淡藍N、黃綠線PE。就是TN-C系統、TN-S系統合并的系統,中性導線N和保護導線PE合為一保護保護導線PEN線,二次線路中將中性導線N和保護導線PE在結構上分開。


TN-C系統的PEN將PE線和N線合并的作用,可節省一根導線,比較經濟。但線路中不允許接入漏電保護器。




TN-S系統保護線 PE 不許有開路,也不許進入漏電開關。PE 線對地沒有電壓,所有設備金屬外殼接保護線 PE 上,安全可靠。


TN-C-S系統,在施工規范規定施工必須采用 TN-S 方式供電系統在二次線路中后部分現場總配電箱分出 PE 線,就成了TN-C-S系統
